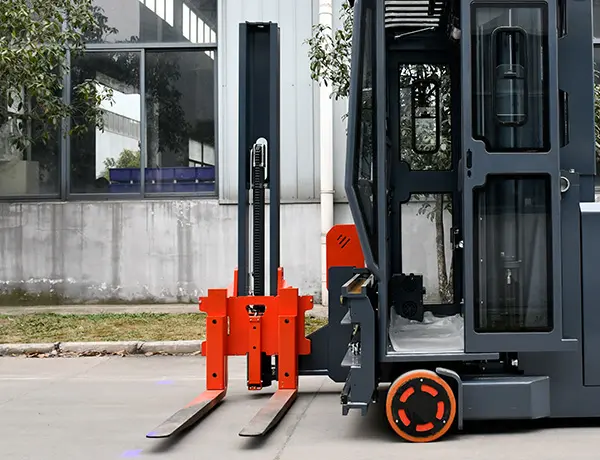

マンアップ・タレット・トラック 1.4トン MCCシリーズ 冷蔵倉庫用
01 - 製品の説明
- ブランド : MiMA
- 耐荷重：1400kg
- 標準吊り上げ高さ：4.5～12.5m
- タイプマンアップ・タレット・トラック
MCC14シリーズは、冷凍倉庫向けに特別に設計された3方向パレットスタッカーです。冷凍倉庫専用の電気システム、超低温対応の動力・油圧システムを採用し、冷凍倉庫向けの防食技術も備えています。 密閉型キャブを備えています。定格積載量1.4トン、メインリフト高4.5～12.5m、補助リフト高1.7～2.5mを特徴とし、 ステアリング操作を必要とせず、フォークの180°回転と横移動により、通路の両側での荷物の積み下ろしを実現します。キャビンは昇降可能で、立ち操作と着席操作の両モードに対応しており、優れた視認性と機能的な拡張性を提供します。
02 - アプリケーション
• -25℃から+5℃の低温保管環境における長期または短期の運用；
• 高層ラックや狭通路倉庫における貨物の積み重ねおよび搬送；
オペレーションビデオ
マンアップ・タレット・トラックに注目：知っておくべきこと

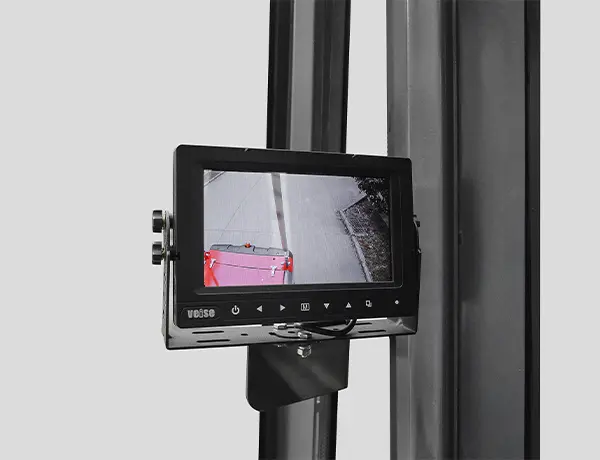

HD電子ミラーは、低温下でも鮮明な映像で広範囲の後方視界を確保します。

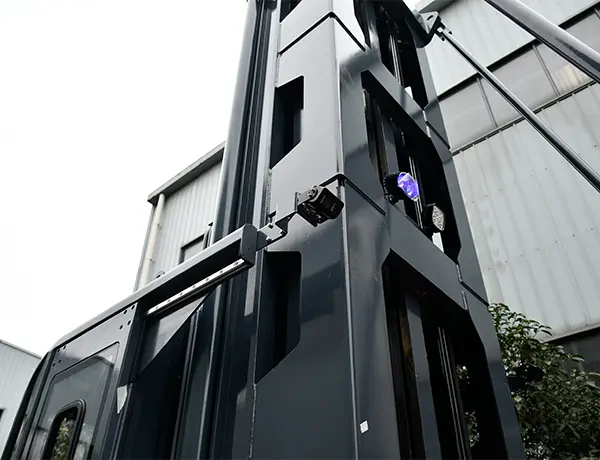

先進的で頑丈なマストが、安全性と高い効率性を確保します。
強化ガラス製の窓を備えた完全密閉型の暖房付きキャビンにより、オペレーターは暖かく快適に作業でき、視界も良好です。
マンアップ・タレット・トラック 製品詳細
| 1.1 | ブランド | ミマ | ミマ | ミマ | |
| 1.2 | 製品モデル | MCC14 | MCC14 | MCC14 | |
| 車種コード | MCC14F80（デュプレックスマスト） | MCC14SQF80（トリプレックス・フルフリーマスト） | MCC14HF80[1] | ||
| 1.3 | パワータイプ | バッテリー | バッテリー | バッテリー | |
| 1.4 | オペレーション | 立ち姿勢／座り姿勢（マンアップ） | 立ち姿勢／座り姿勢（マンアップ） | 立ち姿勢／座り姿勢（マンアップ） | |
| 1.5 | 荷重中心距離 | Q(kg) | 1400 | 1400 | 1400 |
| 1.6 | フロントオーバーハング | C(mm) | 600 | 600 | 600 |
| 1.9 | ホイールベース | y(mm) | 2150 | 2250 | 2330 |
| 2.1 | 本体の重量（バッテリー含む） | kg | / | / | / |
| 2.2 | 車軸荷重、積載時、前部/後部 | kg | / | / | / |
| 2.3 | アクスル積載量、無負荷、フロント/リア | kg | / | / | / |
| 3.1 | タイヤタイプ、フロント／リア | ポリウレタン | ポリウレタン | ポリウレタン | |
| 3.2 | タイヤサイズ、フロント | mm | φ380×192 | φ380×192 | φ380×192 |
| 3.3 | タイヤサイズ、リア | mm | φ400×160 | φ400×160 | φ400×160 |
| 3.5 | ホイール数、フロント／リア（Xは駆動輪） | 2 / 1X | 2 / 1X | 2 / 1X | |
| 3.6 | トラック幅、フロント | b10(mm) | 1310 | 1310 | 1310 |
| 4.2 | マスト格納高さ | h1(mm) | マストの仕様を参照してください | マストの仕様を参照してください | マストの仕様を参照してください |
| 4.3 | フリーリフトの高さ（標準） | h2(mm) | マストの仕様を参照してください | マストの仕様を参照してください | マストの仕様を参照してください |
| 4.4 | リフト高さ | h3(mm) | マストの仕様を参照してください | マストの仕様を参照してください | マストの仕様を参照してください |
| 4.5 | マスト延長高さ | h4(mm) | マストの仕様を参照してください | マストの仕様を参照してください | マストの仕様を参照してください |
| 総揚程 | h3+h9(mm) | マストの仕様を参照してください | マストの仕様を参照してください | マストの仕様を参照してください | |
| 4.7 | オーバーヘッドガードの高さ | h6(mm) | 2635 | 2635 | 2635 |
| 4.8 | プラットフォームの高さ | h7(mm) | 445 | 445 | 445 |
| 4.11 | 追加リフト高さ | h9（mm） | 1780[2] | 1780[2] | 1780[2] |
| 4.14 | プラットフォームの高さ | h12(mm) | マストの仕様を参照してください | マストの仕様を参照してください | マストの仕様を参照してください |
| 4.19 | 全長 | l1(mm) | 3955 | 4030 | 4110 |
| 4.21 | 全幅 | b1/ b2(mm) | 1244/1502 | 1244/1502 | 1244/1502 |
| 4.22 | フォーク寸法 | l/e/s(mm) | 1200/125/50 | 1200/125/50 | 1200/125/50 |
| 4.23 | インストールレベル(ISO2328) | II型B | II型B | II型B | |
| 4.24 | フォーク台車幅 | b3(mm) | 790 | 790 | 790 |
| 4.25 | フォークの外側間隔 | b5(mm) | 390～750 | 390～750 | 390～750 |
| 4.27 | ガイドローラー上の幅 | b6(mm) | 1575 | 1575 | 1575 |
| 4.29 | サイドシフト距離 | b7（mm） | 1300 | 1300 | 1300 |
| 4.31 | マスト下地上高（積載時 | m1(mm) | 45 | 45 | 45 |
| 4.32 | 地上高、ホイールベース中央、積載時 | m2(mm) | 80 | 80 | 80 |
| 4.34 | 直角スタッキング通路幅（1200×1000） | アスト(mm) | 1650[3] | 1650[3] | 1650[3] |
| 4.35 | 回転半径 | 幅(mm) | 2435 | 2535 | 2615 |
| 4.38 | フォークの回転軸からの距離 | l8（mm） | 1120 | 1120 | 1120 |
| メイン通路幅 | mm | ≥(4325+400)[4] | ≥(4400+400)[4] | ≥(4480+400)[4] | |
| 5.1 | 走行速度、積載時／非積載時 | km/h | 10/10[5] | 10/10[5] | 10/10[5] |
| 5.2 | リフト速度、積荷／非積荷 | mm/s | 320/320 | 320/320 | 320/320 |
| 5.3 | 下降速度、積載時／非積載時 | mm/s | 400/380 | 400/380 | 400/380 |
| 5.8 | 最大直進勾配性、積荷／非積荷 | %(tanθ ) | 5/8 | 5/8 | 5/8 |
| 5.10.1 | サービスブレーキ | 電磁ブレーキ/回生ブレーキ | 電磁ブレーキ/回生ブレーキ | 電磁ブレーキ/回生ブレーキ | |
| 5.10.2 | 駐車ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | |
| 6.1 | 駆動モーター、定格S2=60 | kw | 9.5 AC | 9.5 AC | 9.5 AC |
| 6.2 | リフトモーター、定格S3=15% | kw | AC21 | AC21 | AC12 |
| 6.4 | バッテリー電圧/公称容量 K5 | （V）/（Ah） | 80/700 | 80/700 | 80/840 |
| 6.5 | バッテリーの重量 | kg | 1840 | 1840 | 2150 |
| バッテリー交換方法 | サイドプル | サイドプル | サイドプル | ||
| ステアリングシステム | 電動ステアリング | 電動ステアリング | 電動ステアリング |
